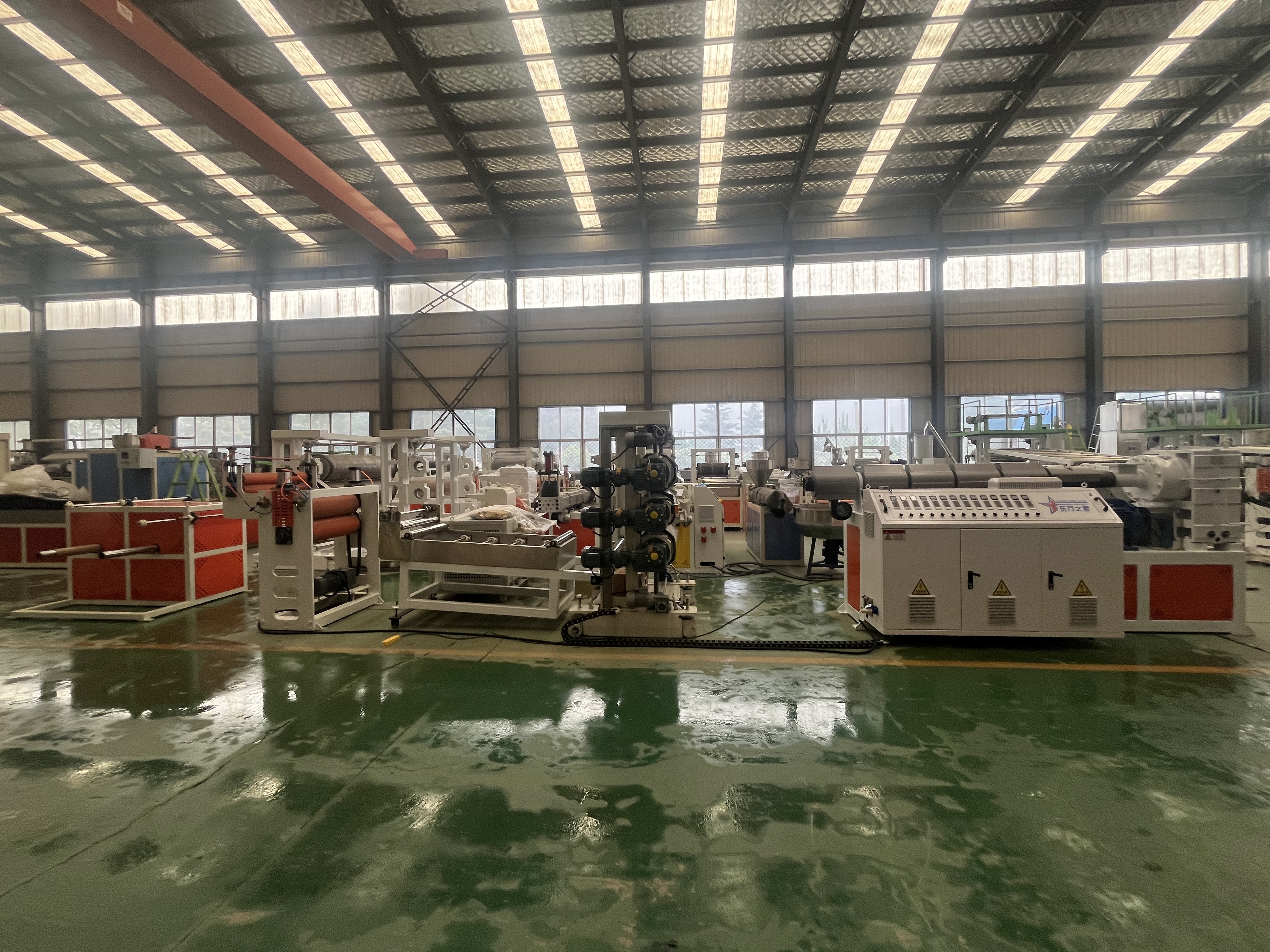

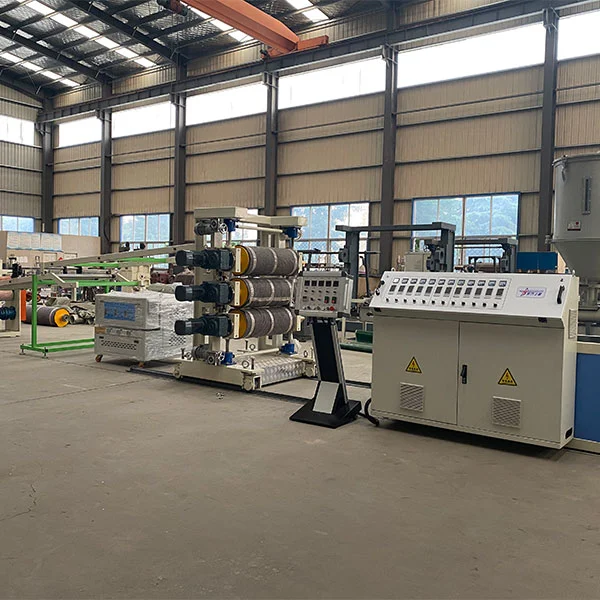

PS -plåt extruderingsproduktionslinje

Arbetsprincip för PS -extruderingsproduktionslinje

Arbetsprincipen för PS -extruderingsproduktionslinje är att omvandla PS -partiklar till kontinuerliga ark genom en kontinuerlig process av råmaterialsmältning och mjukgöring → Smältformning → Kylning och formning → Efterföljande bearbetning. Kärnan är baserad på plast extruderingsmålningsteknik. De specifika stegen är följande:

De torkade PS -partiklarna transporteras till extruderhopparen genom en automatisk utfodringsanordning. Extruderskruven smälter gradvis de fasta PS -partiklarna i en enhetlig smälta genom rotation och yttre uppvärmning. Smältan skjuts till T-Die (Flat Flow Channel) för att preliminärt bestämma arkens bredd. Smältfilmen kommer in i tre-roll-kalendern och är snabbt stelnad och formad. Det formade arket dras med en enhetlig hastighet av dragmaskinen, och Burrs avlägsnas av trimmaskinen. Slutligen rullas den in i en vanlig spole av Winder.

PS Sheet Extrusion Production Line-Product Parameter

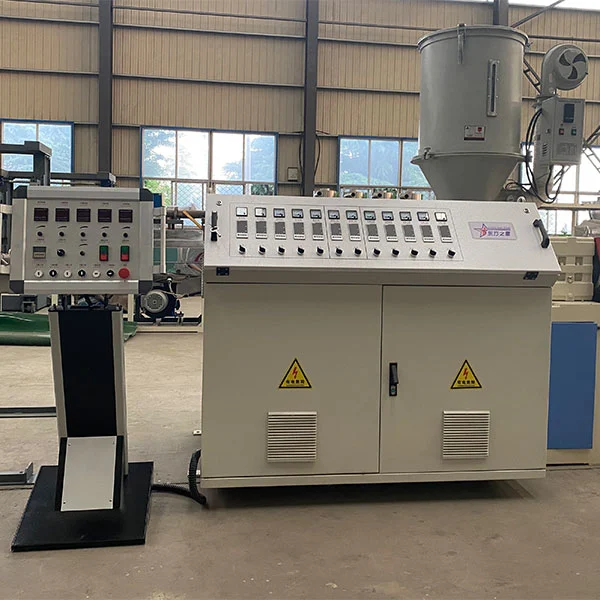

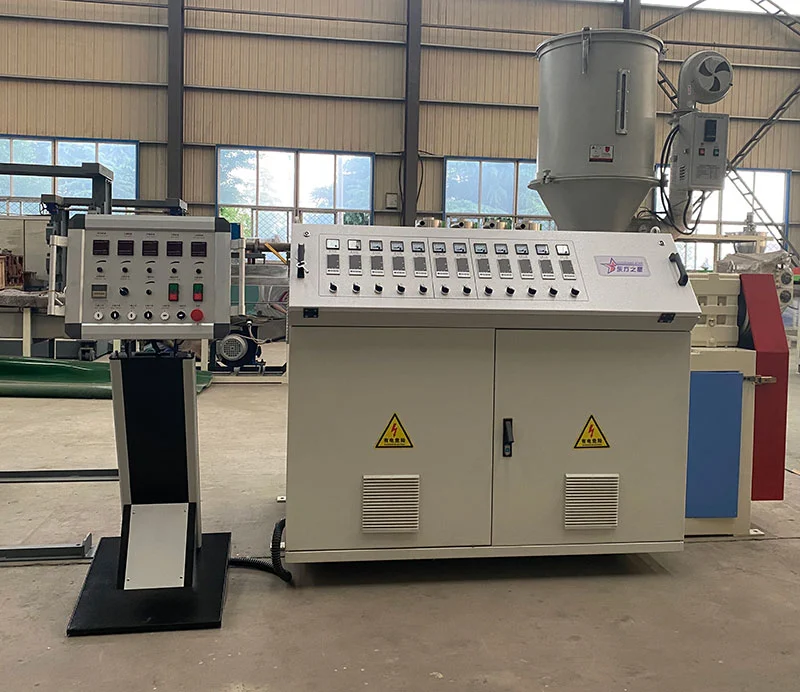

PS Sheet Extrudering Production Line- SJ 65-30 / 1 Extruder

A. Reducerväxeln bearbetas med högkvalitativt legeringsstål och behandlas med slipande tänder, så att hela växeln har fördelarna med stötdämpning, lågt brus, slitstyrka och lång livslängd. Alla smörjpunkter i lådan är tvingade smörjning, och smörjoljan är utrustad med högeffektivt vattenkylsystem.

B. Skruvmaterial antar 38crmoala nitridstål av hög kvalitet. och nitridbehandling. Nitriddjup: 0,3-0,6 mm. Hårdhet 740 HV. Brittleness grad 2.

C. Cylindermaterialet är tillverkat av 38crmoala högkvalitativa nitridstål, och efter nitridbehandling, nitriddjup: 0,4-0,7 mm, hårdhet 940 HV, Brittleness grad 2.

D. Värmaren antar gjuten aluminiumvärmare, och varje värmare har en kylande luftkanal.

E. Cylinderkylområde: 5. Tillverkad av rostfritt stål.

F. Fläkten antar importerat lågt brus och effektiv kylfläkt (modell: DF -typ), och fläktkraften är 250W / uppsättning.

Kraft av g. AC -motor är 30 kW (Shandong Hongqi eller Rongcheng Motor)

H. Kontrollformulär: Frekvensomvandlingskontroll (med inwitten guvernör)

I. Skruvdiameter: 65 m (med Zhejiang Zhoushan skruvtrumma)

J. Aspektförhållande: 30: 1

K. Extruderen värms upp i 5 zoner, och värmekraften för varje område är 5 kW. SPBY -område 1, mögelreservområde 5.

L. En uppsättning elektriskt kontrollskåp (vertikalt kontrollskåp, elektriskt skåp med låsskydd, Omron Intelligent Temperatur Controller, Siemens Contactor, Great-Tron Frequency Conversion Controller)

PS Sheet Extrucation Production Line -Mold

A. Effektiv bredd på formen: 350 mm, lämplig för 0,3-2 mm tjockleksprodukter.

B. Mögelmaterialet antar 5crnimo av importerat varumärke högkvalitativt värmebeständigt legeringsstål.

C. Mögelstruktur flödar till den hårda krompläteringen. och med hjälp av hjälpmikroskruv.

D. formen är uppdelad i 3 zoner för uppvärmning och standby 2 zoner

E. Uppvärmningsmetoden är att värma upp värmestavens kärndel.

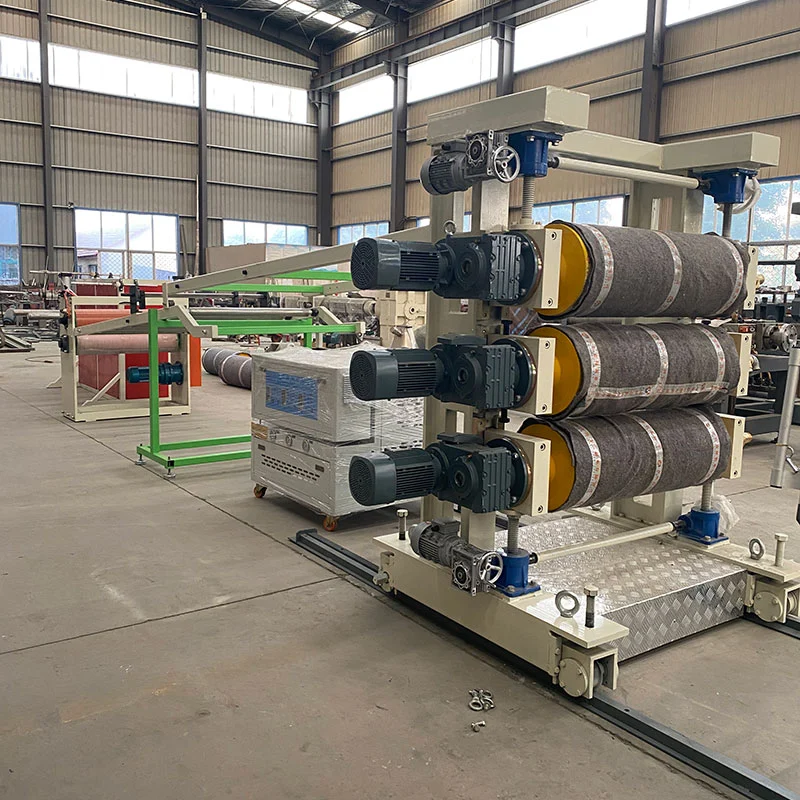

PS Sheet Extrucation Production Line-Three Calendar

A. Struktur; vertikal tre rullar

B. Antal rullar; tre stycken

C. Rulldiameter: 320mm (Changzhou Lianfeng eller Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Rulllängd: 600 mm

E. Väggtjockleken på rullen: 25mm

F. Roller: Materialet är tillverkat av varumärkesstål. och efter behandling. hårdheten kan nå RC60-65

G. Rollerytebehandling: Spegelbehandling. och fin polering.

H. Rullstrukturen antar ett flerskikts sammansatt snabba utbytesmediumsystem för att säkerställa den konstant temperaturen på rullen.

I. Rullens konstant temperaturmedium: Renat vatten eller mjukat vatten

J. Temperatursystemet antar temperaturen på de tre rullarna för att självständigt kontrollera systemläget. Temperaturen på de tre rullarna kan justeras godtyckligt. Utrustad med tre 0,75 kW -pumpar.

Kontrollsystemet för K och tre rullar antar det oberoende styrsystemläget

I. Anta reducerande transmissionssystem för att säkerställa en smidig drift av de tre rullarna

M. Konfigurationskontrollsystemet antar frekvensomvandlingskontrollsystem, med synkron och oberoende hastighetsregleringskontroll.

N. Transmission power is 0.75 KW x 3 sets

O. Med det hjälp av hjälpen med tre rullar

P. utrustad med hjälp av tre-rullningens justeringssystem

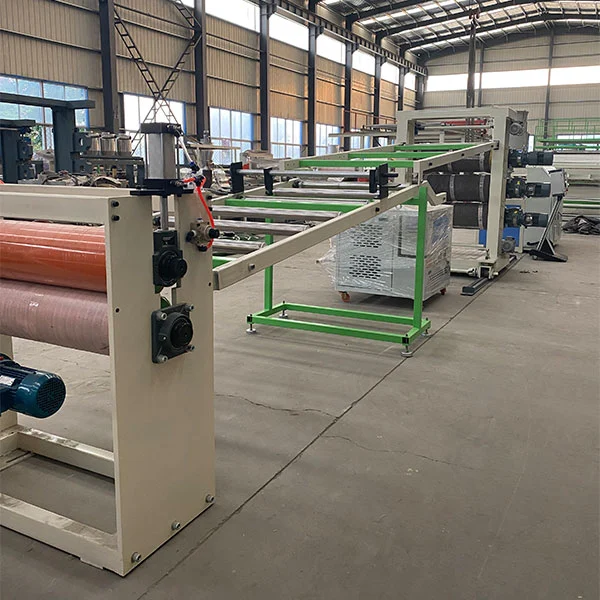

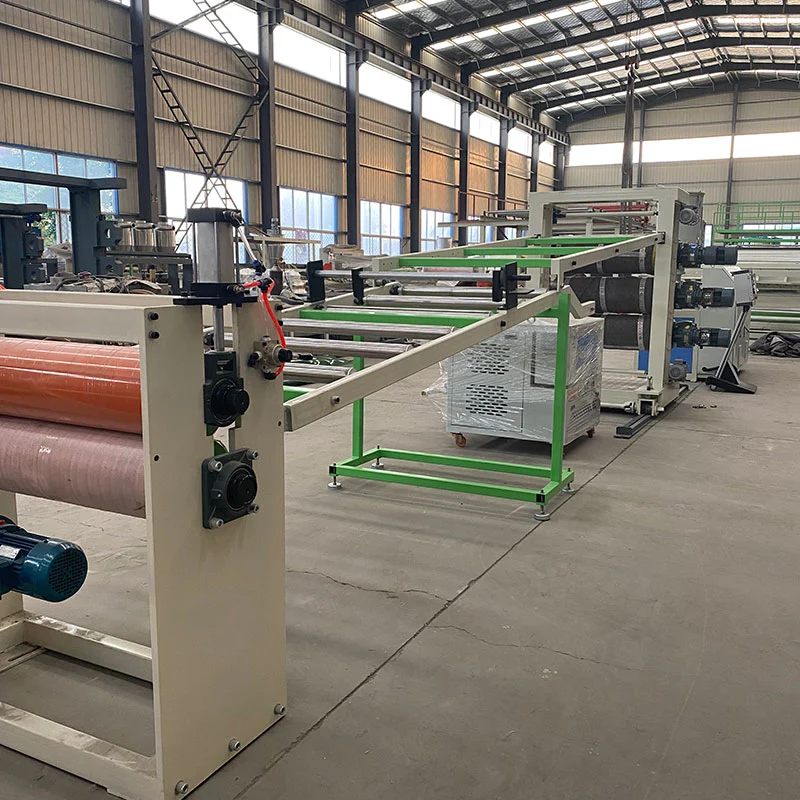

PS -plåt extruderingsproduktionslinje -kylningsenhet

A. Antal tomma rullar: 12

B. Luftleveransrullen: 75mm

C. Längden på luftleveransrullen: 600 mm

D. Ytbehandling av luftleveransrulle: rostfritt stål

E. Längden på luftleveransenheten: 4 m

F. Med guldklippkniven: 2

PS-plåt extruderingsproduktionslinje-transportör

A. Traction Rubber Roller: One Group

B. dragdiameter: 220mm

C. Traktionslängd: 600 mm

D. Traktion gummi rullyta belagd med korrosionsbeständig. temperaturbeständig. slitbeständig gummi och polerad

E. retardationöverföringssystem antar reducerande överföring

F. med en 0,75 kW frekvensomvandlare

G. Auxiliary Three Roller Press och draghastighetsjusteringssystem. Hjälptraktoroberoende hastighetsjusteringssystem

A. En uppsättning skyddsfilmenhet

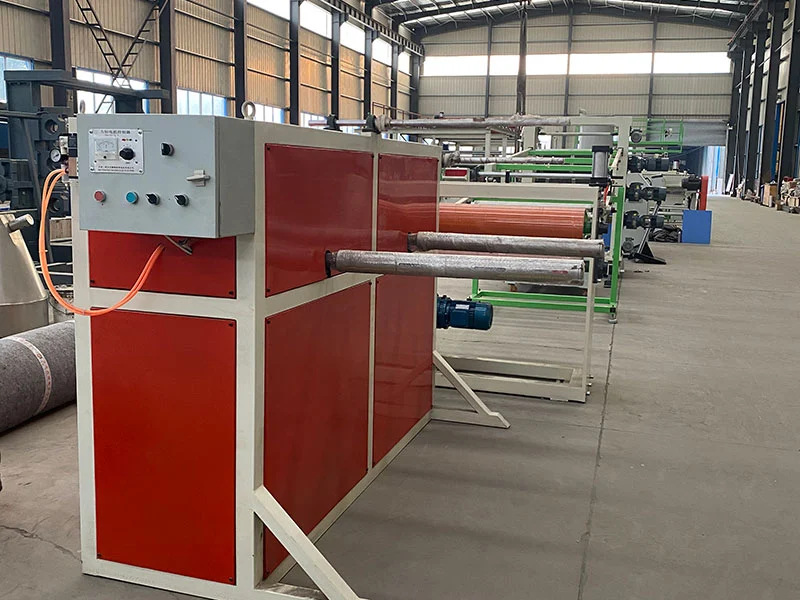

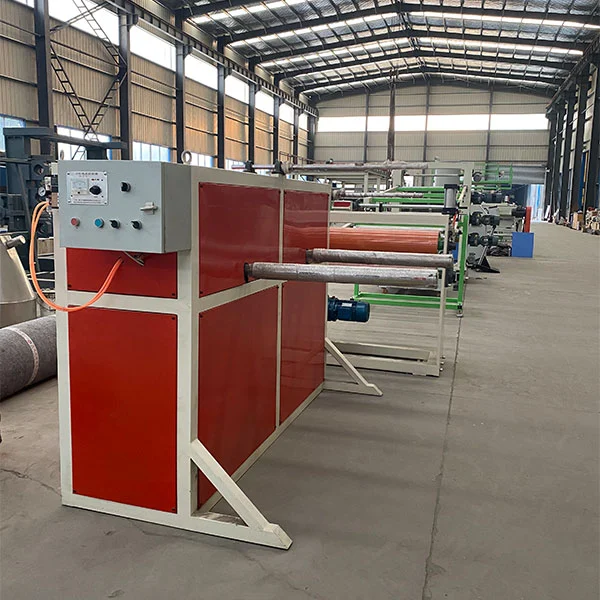

PS-plåt extruderingsproduktionslinje-Winding Machine

1.1 Böjnings- och nivelleringsrulle

2. Wiling Method: Diameter 76 Papperscylindergasstigningsaxel

3. Samlingsarbetsstation: dubbel arbetsstation
