PVC Blister Sheet Extruder Machine inkluderar extruder, mögel, kalender, traktor, skärare, transportbandplattform
Extruder:Vanligtvis används en konisk tvillingskruv-extruder, vilket är lämpligt för bearbetning av PVC-material.
Forma:Generellt sett ett hängande av hängande
Kalender:Dess funktion är att kalendera det extruderade arket för att förbättra ytan och planheten på lakan och ytterligare kontrollera lakans tjocklek.
Traktor:Vanligtvis består av två eller flera rullar, används det för att dra det kalenderade arket framåt med en stabil hastighet för att säkerställa kontinuiteten i arkproduktionen och samarbeta med extruder och kalender för att kontrollera tjockleken och dimensionens noggrannhet.
Fräs:Arket kan skäras i plattor med olika längder enligt efterfrågan
PVC Blister Sheet Extruder Machine- Equipment List and Citat
| ordernummer | namn | kvantitet | anmärkningar |
| 1 | Rostfritt stål skruvmatare | 1 uppsättning | Huvudkomponenterna i hela linjen är gjorda av välkända inhemska och utländska varumärken: 1. Elsystemet antar Siemens -kontaktor, Omron Intelligent Temperatur Controller och Invtensor Frequency Converter. 2. Den hårda tandreduceraren antar reducerare med hög vridmoment för plastmaskin. 3. Skruvfat är gjord av skruv från Zhoushan, Zhejiang -provinsen 4. Spegelrullen är tillverkad i Qingdao eller Xuzhou. 5. Formen är gjord av Huangyan. |
| 2 | SZ80-Twin skruv | 1 -enhet | |
| 3 | MJ-1700 optisk panelform | 1 uppsättning | |
| 4 | BF-1800X ∗ 400 Tre rullkalender | 1 -enhet | |
| 5 | BF-1800-6000 kylfäste | 1 uppsättning | |
| 6 | BF-1800X ∿ 220 gummirulltraktionsmaskin | 1 -enhet | |
| 7 | BF-1800 skärmaskin | 1 -enhet | |
| 8 | Tre-i-ettoljrulle konstant temperaturmaskin | 1 uppsättning | |
| 9 | DK-18 District Extrucation Production Line Electrical Control Cabinet | 1 uppsättning | |
| 10 | Dubbelsidig filmbeläggningsenhet | 1 uppsättning | |
| 11 | manipulator | 1 uppsättning | |
| 11 | Slumpmässiga enhetstekniska data | 1 kopia |
1. Skruvmatare i rostfritt stål:en
Laddningsmetod:Spiralfoder
Material av rör och låda:rostfritt stål
Motorens kraft:2,2 kW
Automata:Dämpningsnivåmätare

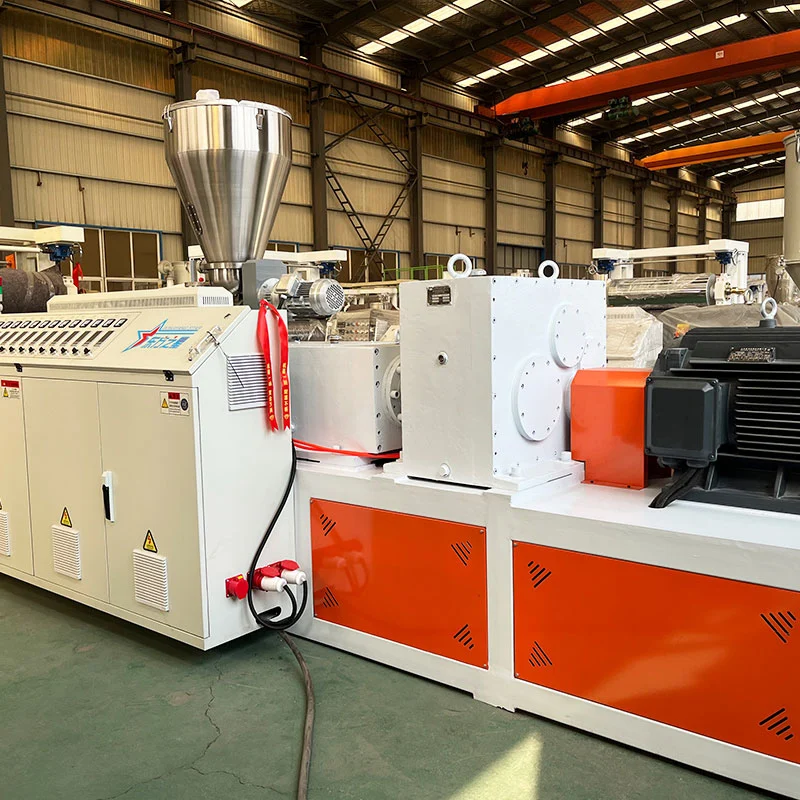

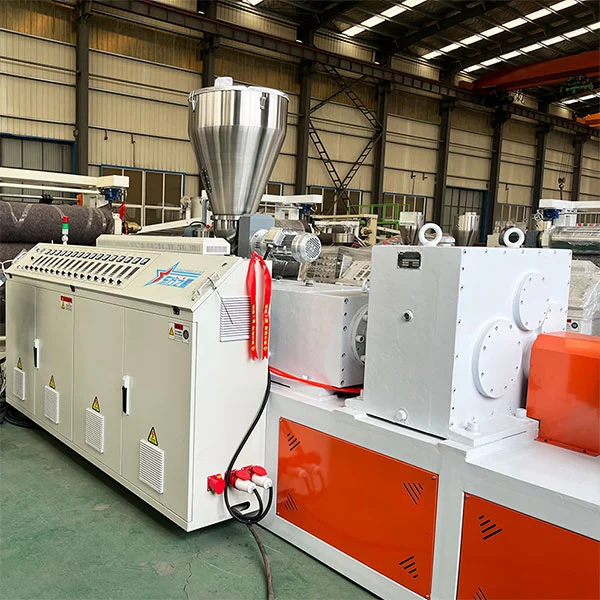

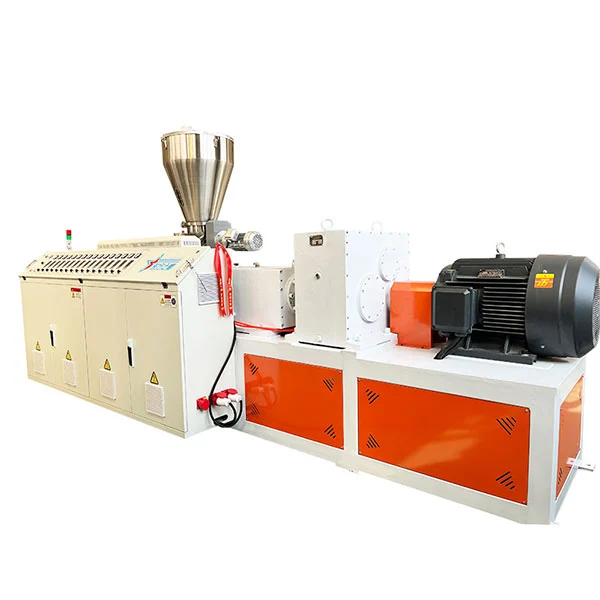

2. Z80/156 Twin-Screw Extruder
| Skruvdiameter: | 80mm (Zhoushan, Zhejiang) |
| Skruvlängd till diameterförhållande: | 24 ∶1 |
| Skruvstruktur: | Ny hög mjukgöringsskruv, lämplig för PVC -pulver och granulära material. |
| Skruvmaterial av fat: | 38CRMOAIA Nitriding Treatment |
| Nitridskiktdjup: | 0,4-0,7 mm |
| Skruvhårdhet: | HV ＞ 740 |
| Dö hårdhet: | HV ＞ 940 |
| Skruvhastighet: | 15-40 rpm |
| Motorens kraft: | 75 kW (Shandong Tailida Motor) Uppvärmning av avsnitt 4 -zoner (aluminium + rostfritt stål vindsköld) Cylindrisk kylning 3 zoner × 250w |
| Extruderingens utgång: | 300-400 kg/h Reduction Box producerad i Jiangyin, Jiangsu -provinsen Växelmaterial 20crmnti förgasning och släckning Kylningsmetod Tänderna kyls med vatten genom kondensorn Överföringsläge för reducerare och motorfogar är direkt anslutna |
| Elektriskt styrsystem: |
Kontaktor Siemens kontaktor Temperaturkontrollerad meter Omron Intelligent temperaturkontrollmätare frekvensomvandlare Invt -frekvensomvandlare |

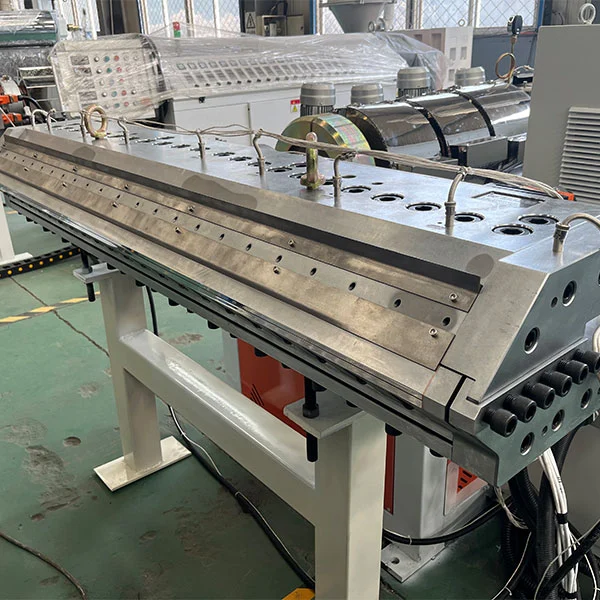

Klädhängare plattmaskin huvud mögel effektiv bredd
Värmekraft, temperaturkontrollsektionen
Högkvalitativ mögelstål smidande härdning, hård kromplätering, poleringsbehandling
Produktens tjocklek är 1-3 mm och produktens bredd är 1550 mm 1700mm
15KW använder internt uppvärmningsläge 5 -zoner
Huvudflödeskanalen är i form av en kandidatal för klädhängare typ. Huvudet är tillverkat av högkvalitativ legeringsstål 5crnimo och polerad efter kromplätering; Den övre läppen skjuts av mikrojustering.

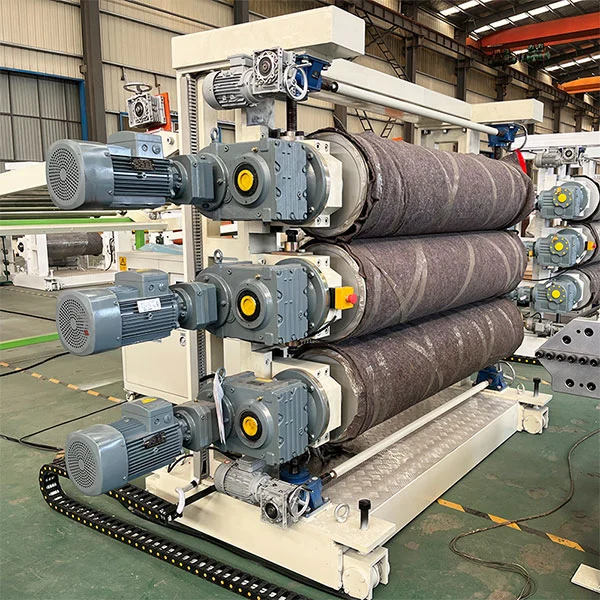

A. Struktur av ljuspress: Vertikala tre rullar (med rullsäkerhetsskyddsanordning)
b. Antal rullar; Tre rötter (producerade i Qingdao)
c. Rulldiameter: ∮400mm
d. Rolllängd: 1800mm
e. Väggtjockleken på rullen: ≥22mm
F. Rollmaterial: 45# stål används och härdas för att uppnå hårdhet på RC60-65
G. Roll Ytbehandling: Spegelfinish
H. Rollerstruktur: Multi-Layer Composite Rapid Exchange-systemet används för att säkerställa den enhetliga temperaturen på rullen.
I. Konstant temperaturmedium för rullar: Demineraliserat vatten
J. Tre rullkontrollsystem: Frekvensomvandlingskontroll kan användas för att uppnå synkron och oberoende hastighetskontroll.
k. drive system: 1.5KWx3=4.5kw Ensure the smooth operation of the three rollers.
A. Kylställets längd: Sex meter.
b. Roller: Tillverkad av rostfritt stål.
c. Rullavstånd inom de första två meter: 400 mm.
D. Konsolen har en banbrytande enhet: 1 uppsättning, skäret är tillverkad av högkvalitativ legeringskniv
e. Lager: Justerbart hjärtlager
A. Traction Rubber Roller: 2 enheter
b. Dragrulle diameter: ∮220mm
c. Dragrulle längd: 1800mm
D. Ytan på draggummirullen: Korrosionsbeständig, temperaturbeständig och slitbeständig gummipolering.
e. Drivsystem: Växelreducerande överföring används
f. traction control: Invt frequency conversion
G. Speed Control: Utrustad med tre rullkalender och draghastighetskontroll SPEED CONTROL SYSTEM, kan dragmaskinen vara oberoende hastighetskontrollsystem
A. Skärbredd: 1550mm
b. Motorens kraft: 2,2 kW
C. Diskretionär kontroll: Motordriven
d. Mätmetod: Sydkoreas Autonix -kodare
e. Skärningslängd: justerbar
F. Materialmottagningsmetod: Bälttransportör, manuell hjälp
J. Bälttransportlängd: Tre meter
H. Motorkraft: 0,75 kW
a. Kylmedium:olja
B. Cirkulationsrör och vattentank:Tillverkad av rostfritt stål.
C. kylventil:motordriven.
d. Kontrollmetod:Övre, mitten och lägre oberoende kontroll
e. Temperaturkontroller:Omron
