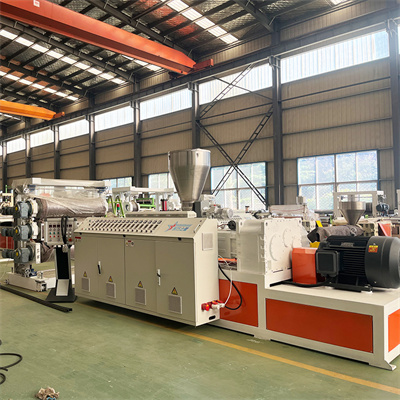

PVC-blisterarkextrudermaskin inkluderar extruder, form, kalender, traktor, skärare, transportörplattform
Extruder:Vanligtvis används en konisk dubbelskruvextruder, som är lämplig för bearbetning av PVC-material.
Forma:Generellt ett formhuvud av hängare
Kalender:Dess funktion är att kalendera det extruderade arket för att förbättra ytfinishen och planheten på arket och ytterligare kontrollera arkets tjocklek.
Traktor:Vanligtvis sammansatt av två eller flera rullar, används den för att dra det kalandrerade arket framåt med en stabil hastighet för att säkerställa kontinuiteten i arkproduktionen, och samarbeta med extrudern och kalandern för att kontrollera arkets tjocklek och dimensionella noggrannhet.
Fräs:Plåten kan skäras till plattor av olika längder efter behov
PVC-plåtextrudermaskin - Utrustningslista och offert
| ordernummer | namn | kvantitet | anmärkningar |
| 1 | Skruvmatare i rostfritt stål | 1 set | Huvudkomponenterna i hela linjen är gjorda av välkända inhemska och utländska märken: 1. Det elektriska systemet använder Siemens kontaktor, Omron intelligent temperaturregulator och Invtensor frekvensomvandlare. 2. Den hårda tandade reduceraren antar växelreducerare med högt vridmoment för plastmaskin. 3. Skruvhylsan är gjord av skruv från Zhoushan, Zhejiang-provinsen 4. Spegelrullen är gjord i Qingdao eller Xuzhou. 5. Formen är gjord av Huangyan. |
| 2 | SZ80-dubbelskruv | 1 enhet | |
| 3 | MJ-1700 optisk panelform | 1 set | |
| 4 | BF-1800X ∗ 400 trerullskalander | 1 enhet | |
| 5 | BF-1800-6000 kylfäste | 1 set | |
| 6 | BF-1800X ∿ 220 gummirulletraktionsmaskin | 1 enhet | |
| 7 | BF-1800 skärmaskin | 1 enhet | |
| 8 | Tre-i-ett oljevalsmaskin med konstant temperatur | 1 set | |
| 9 | DK-18 distriktsextrudering produktionslinje elektriskt styrskåp | 1 set | |

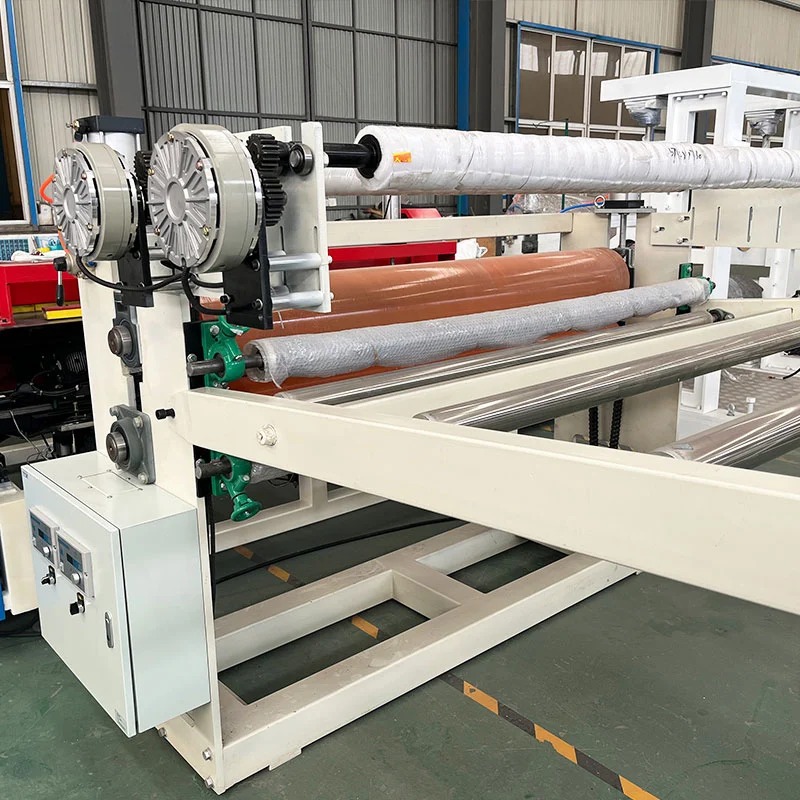

| 10 | Dubbelsidig filmtäckningsanordning | 1 set | |
| 11 | manipulator | 1 set | |
| 11 | Slumpmässiga tekniska data för enheten | 1 exemplar |
1. Skruvmatare i rostfritt stål:en
Laddningsmetod:Spiralformad matning
Material av rör och låda:rostfritt stål
motorns effekt:2,2KW
automata:Dämpningsnivåmätare

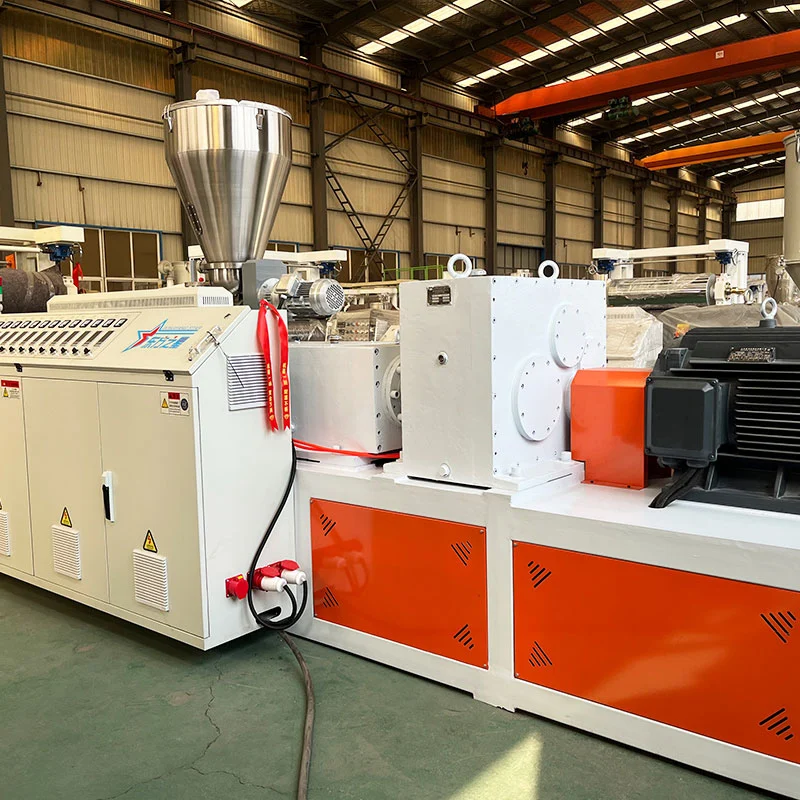

2. Z80/156 dubbelskruvsextruder
| Skruv diameter: | 80 mm (Zhoushan, Zhejiang) |
| Förhållande mellan skruvlängd och diameter: | 24 ∶1 |
| Skruvstruktur: | Ny högmjukgörande skruv, lämplig för PVC-pulver och granulära material. |
| Skruvmaterial av fat: | 38CrMoAIA Nitreringsbehandling |
| Nitridskiktets djup: | 0,4-0,7 mm |
| Skruvhårdhet: | HV＞740 |
| Dies hårdhet: | HV＞940 |
| Skruvhastighet: | 15-40 rpm |
| motorns effekt: | 75 kw (Shandong Tailida Motor) Värmesektion 4 zoner (aluminium + vindskydd i rostfritt stål) Cylindrisk kylning 3 zoner ×250w |
| Extruderingsutgång: | 300-400 kg/h reduktionslåda Tillverkad i Jiangyin, Jiangsu-provinsen Växelmaterial 20CrMnTi Förkolning och släckning nedkylningsmetod Tänderna kyls av vatten genom kondensorn Överföringsläge för reducering och motor Lederna är direkt anslutna |
| Elektriskt styrsystem: |
kontaktor Siemens kontaktor temperaturkontrollerad mätare Omron intelligent temperaturkontrollmätare frekvensomformare Invt frekvensomvandlare |

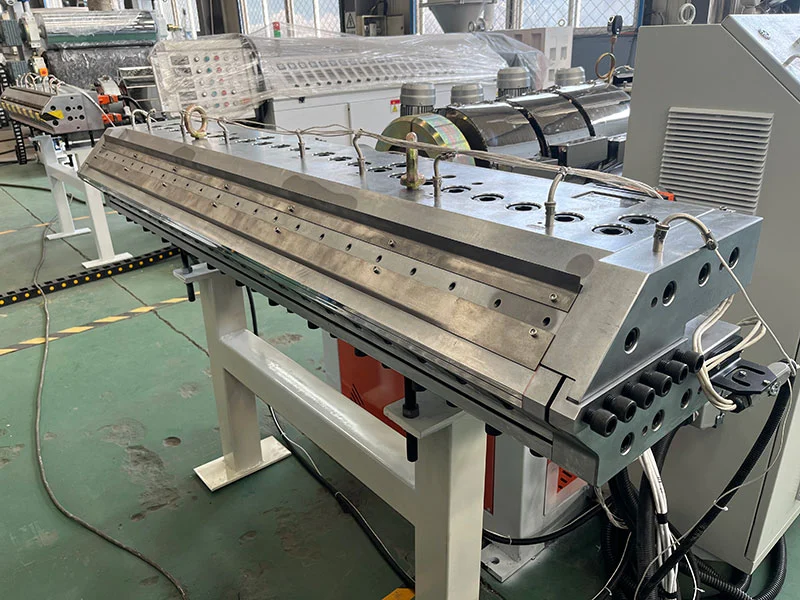

Klädhängare platta maskinhuvud form effektiv bredd
Värmekraft, temperaturkontrollsektion
Högkvalitativt formstål smideshärdning, hårdförkromning, poleringsbehandling
Tjockleken på produkten är 1-3 mm, och produktens bredd är 1550 mm 1700 mm
15kw använder internt värmeläge 5 zoner
Huvudflödeskanalen är i form av en gradientflödeskanal av typ klädhängare. Huvudet är tillverkat av högkvalitativt legerat stål 5CrNIMo, och polerat efter förkromning; den övre läppen trycks av mikrojustering.

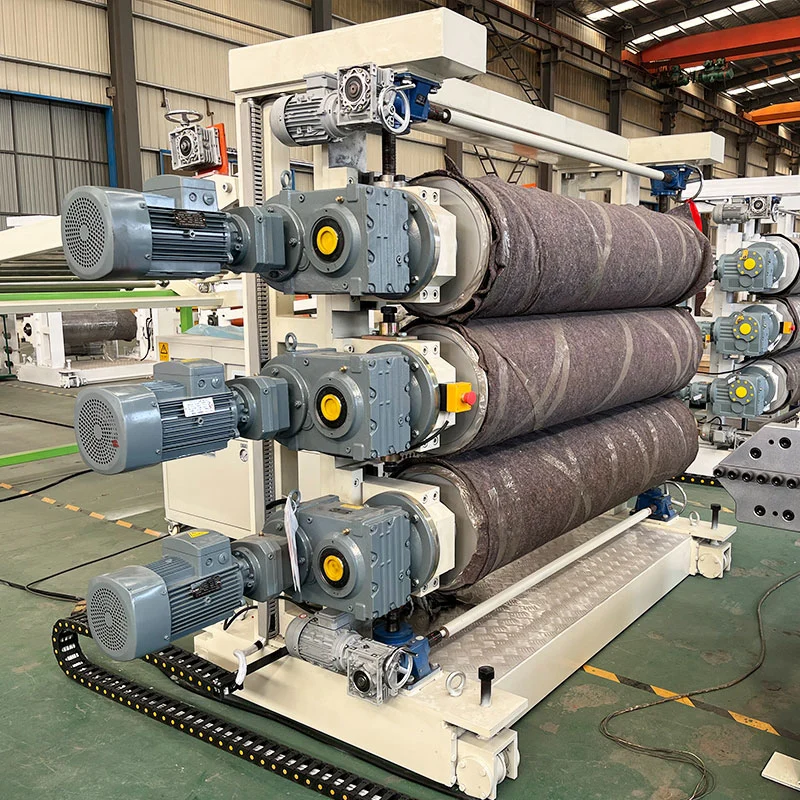

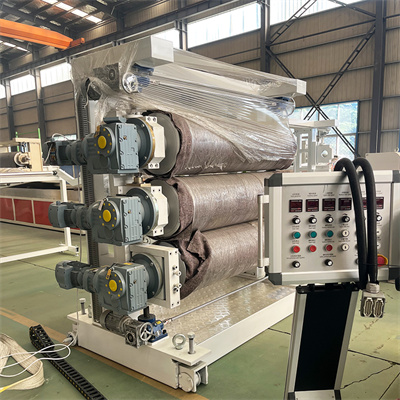

A. Struktur för lätt press: Vertikala tre rullar (med rullskyddsanordning)
b. Antal rullar; Tre rötter (tillverkad i Qingdao)
c. Rulldiameter: ∮400mm
d. Rulllängd: 1800mm
e. Väggtjocklek på välten: ≥22mm
F. Rullmaterial: 45# stål används och härdat för att uppnå en hårdhet på RC60-65
G. Ytbehandling av rullar: Spegelfinish
H. Rullstruktur: Det flerskiktiga kompositväxlingssystemet används för att säkerställa en enhetlig temperatur på rullen.
I. Konstant temperaturmedium för rullar: avmineraliserat vatten
J. trevalskontrollsystem: Frekvensomvandlingskontroll kan användas för att uppnå synkron och oberoende hastighetskontroll.
k. drivsystem: 1,5KWx3=4,5kw Säkerställ att de tre rullarna fungerar smidigt.

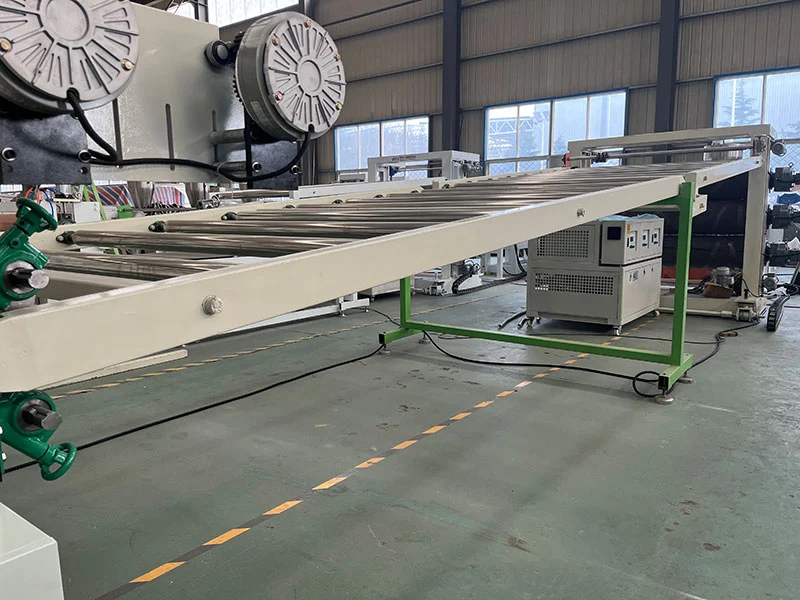

A. Längd på kylställ: Sex meter.
b. rulle: Tillverkad av rostfritt stål.
c. Rullavstånd inom de första två metrarna: 400 mm.
D. Fästet har en skärande anordning: 1 set, fräsen är gjord av högkvalitativ legeringskniv
e. Lager: Justerbart hjärtlager

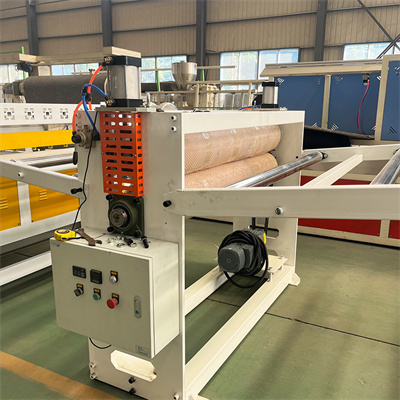

A. Draggummivals: 2 enheter
b. Drivrullens diameter: ∮220mm
c. Drivrullens längd: 1800mm
D. Yta på draggummivalsen: Korrosionsbeständig, temperaturbeständig och slitstark gummipolering.
e. drivsystem: växellådsreduceringsväxeln har antagits
f. traction control: Invt frekvensomvandling
G. Hastighetskontroll: utrustad med tre rullar kalander och draghastighetslänksystem hastighetskontrollsystem, dragmaskinen kan vara oberoende hastighetskontrollsystem

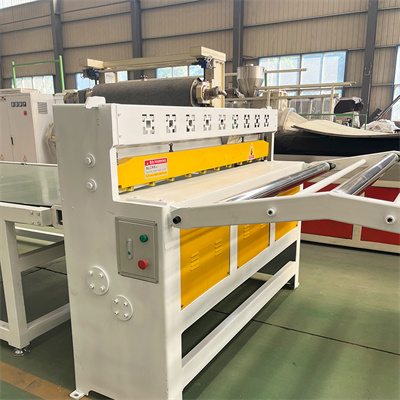

A. Klippbredd: 1550MM
b. motoreffekt: 2,2KW
C. Diskretionär kontroll: motordriven
d. Mätmetod: Sydkoreansk Autonix-kodare
e. Klipplängd: justerbar
F. Materialmottagningsmetod: Bandtransportör, manuell assistans
J. Bandtransportörens längd: Tre meter
H. Motoreffekt: 0,75KW

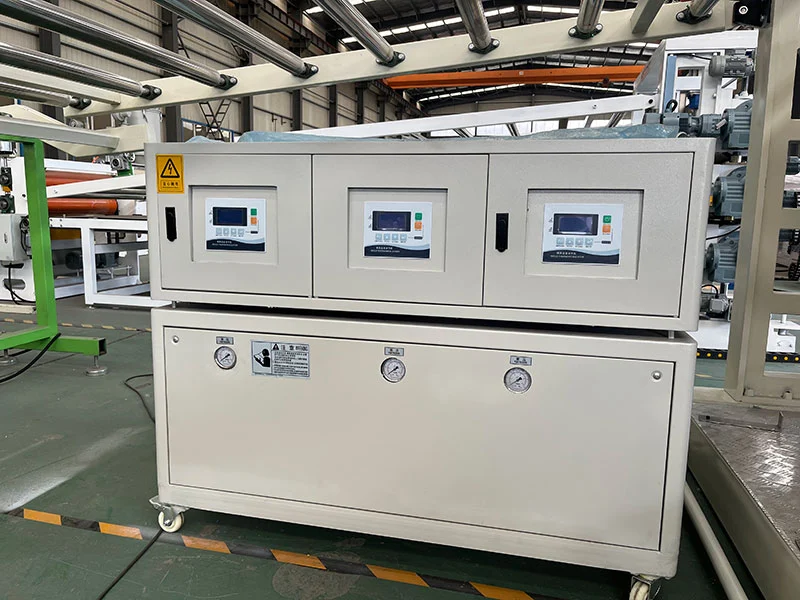

a. kylmedium:olja
B. Cirkulationsrör och vattentank:tillverkad av rostfritt stål.
C. Kylventil:motordriven.
d. kontrollmetod:Oberoende kontroll för övre, mellersta och nedre
e. temperaturregulator:OMRON
