PS Seedling Tay Sheet Extrusion Machine

Arbetsprincipen för PS Seedling Tay Sheet Extrusion Machine

Arbetsprincipen för PS Sheet Extrusion Production Line är att omvandla PS-partiklar till kontinuerliga ark genom en kontinuerlig process av råmaterialsmältning och plasticering → smältformning → kylning och formning → efterföljande bearbetning. Kärnan är baserad på formsprutningsteknik av plast. De specifika stegen är följande:

De torkade PS-partiklarna transporteras till extruderbehållaren genom en automatisk matningsanordning. Extruderskruven smälter gradvis de fasta PS-partiklarna till en enhetlig smälta genom rotation och extern uppvärmning. Smältan skjuts till T-munstycket (flat flödeskanal) för att preliminärt bestämma arkets bredd. Smältfilmen kommer in i trevalskalandern och stelnar och formas snabbt. Det formade arket dras med jämn hastighet av dragmaskinen och graderna avlägsnas av trimningsmaskinen. Slutligen rullas den till en vanlig spole av rullmaskinen.

PS Seedling Tay Sheet Extrusion Machine-Product parameter

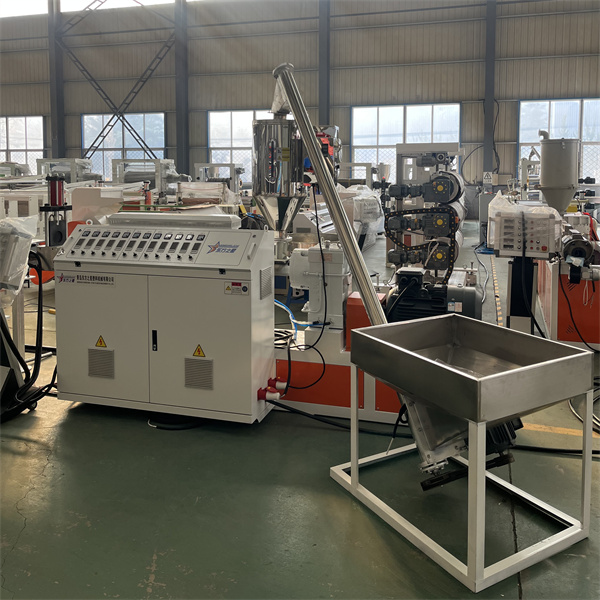

PS Seedling Tay Sheet Extrusion Machine- SJ 65-30 / 1 extruder

S. Reduktionsväxeln är bearbetad med högkvalitativt legerat stål och behandlad genom slipning av tänder, så att hela växeln har fördelarna med stötdämpning, lågt ljud, slitstyrka och lång livslängd. Alla smörjpunkter i lådan är tvångssmörjning, och smörjoljan är utrustad med högeffektivt vattenkylningssystem.

B. skruvmaterial antar 38CrMOALA högkvalitativt nitridstål. och nitridbehandling. nitriddjup: 0,3-0,6mm. hårdhet 740 HV. sprödhetsgrad 2.

C. Cylindermaterialet är tillverkat av 38CrMoALA högkvalitativt nitridstål, och efter nitridbehandling, nitriddjup: 0,4-0,7 mm, hårdhet 940 HV, sprödhetsgrad 2.

D. Värmaren använder värmare av gjuten aluminium, och varje värmare har en kylluftkanal.

E. cylinderkylområde: 5. gjord av rostfritt stål.

F. Fläkten använder importerad lågljud och effektiv kylfläkt (modell: DF-typ), och fläkteffekten är 250W/set.

Kraften hos g. AC-motorn är 30KW (Shandong Hongqi eller Rongcheng motor)

H. Kontrollform: kontroll av frekvensomvandling (med Inwitten-guvernör)

I. Skruvdiameter: 65m (med Zhejiang Zhoushan skruvtrumma)

J. bildförhållande: 30:1

K. Extrudern värms upp i 5 zoner, och värmeeffekten för varje område är 5KW. Spby område 1, mögelreservområde 5.

L. En uppsättning elektriska styrskåp (vertikalt styrskåp, elskåp med låsskydd, Omron intelligent temperaturregulator, Siemens kontaktor, stortron frekvensomvandlingskontroller)

PS Sheet Extrusion Production Line -form

A. Formens effektiva bredd: 350 mm, lämplig för produkter med tjockleken 0,3-2 mm.

B. Formmaterialet antar 5CrNiMO av importerat märke av högkvalitativt värmebeständigt legerat stål.

C. mögelstrukturen flöde till den hårda förkromningen. och med extra mikroskruvjustering.

D. formen är indelad i 3 zoner för uppvärmning och standby 2 zoner

E. Uppvärmningsmetoden är att värma upp värmestavens kärndel.

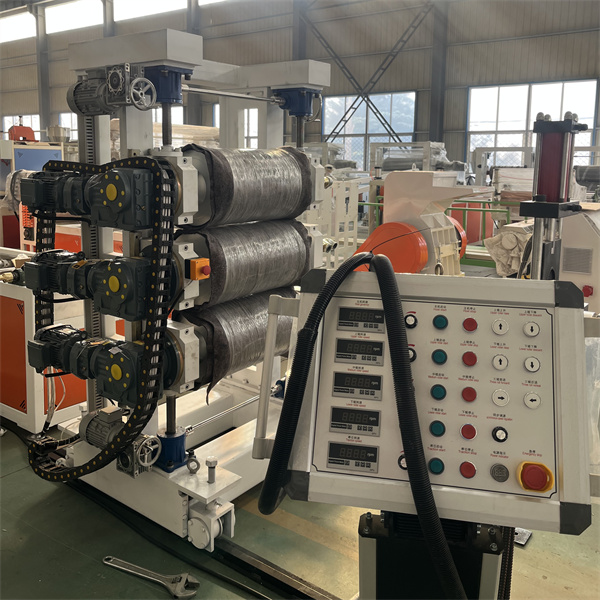

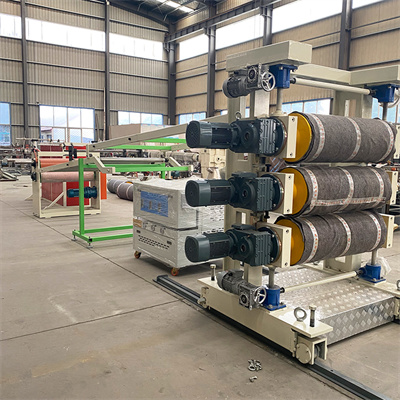

PS Seedling Tay Sheet Extrusion Machine-Tre kalender

A. struktur; vertikal trevals

B. Antal rullar; tre stycken

C. Rulldiameter: 320 mm (Changzhou Lianfeng eller Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Rulllängd: 600mm

E. Väggtjocklek på välten: 25mm

F. rulle: materialet är tillverkat av märkesstål. och efter behandling. hårdheten kan nå RC60-65

G. Ytbehandling av rullar: spegelbehandling. och finpolering.

H. Rullstrukturen använder ett flerskikts kompositsystem för snabbväxlingsmedium för att säkerställa rullens konstanta temperatur.

I. rullens konstanttemperaturmedium: renat vatten eller avhärdat vatten

J. Temperatursystemet antar temperaturen för de tre rullarna för att oberoende styra systemläget. temperaturen på de tre rullarna kan justeras godtyckligt. utrustad med tre 0,75kw pumpar.

Styrsystemet för k och tre rullar antar det oberoende styrsystemsläget

I. Använd reducertransmissionssystemet för att säkerställa smidig drift av de tre rullarna

M. Konfigurationskontrollsystemet antar frekvensomvandlingskontrollsystem, med synkron och oberoende hastighetsregleringskontroll.

N. Överföringseffekt är 0,75 KW x 3 set

O. Med det extra nödstoppssystemet med tre rullar

P. utrustad med extra precisionsjusteringssystem med tre rullar

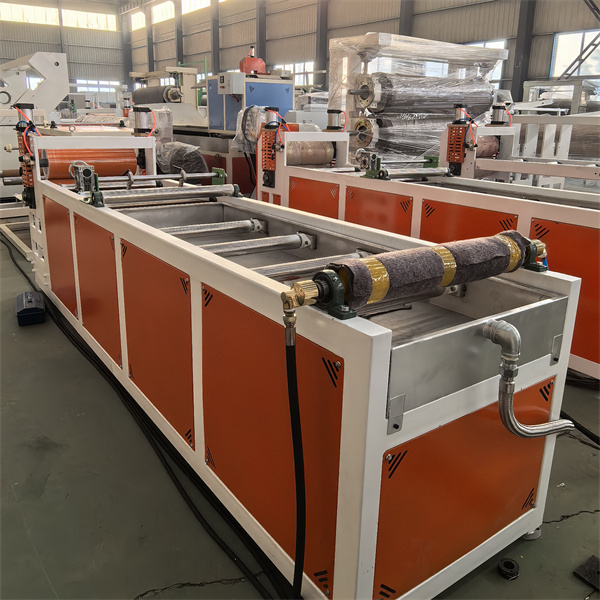

PS Seedling Tay Sheet Extrusion Machine -kylanordning

A. Antal tomma rullar: 12

B. Diameter på lufttillförselrullen: 75 mm

C. Längd på lufttillförselrullen: 600 mm

D. ytbehandling av lufttillförselrulle: rostfritt stål

E. Längd på lufttillförselanordningen: 4 m

F. med guldskärkniven: 2

PS Strängpressningsmaskin för fröplanta--traktor

A. Draggummivals: en grupp

B. Dragdiameter: 220 mm

C. Draglängd: 600mm

D. draggummi rullyta belagd med korrosionsbeständig. temperaturbeständig. slitstarkt gummi och polerat

E. retardationsöverföringssystem antar reduceröverföring

F. Med en 0,75KW frekvensomformare

G. extra trevalspress och justeringssystem för draghastighet. extra traktoroberoende hastighetsjusteringssystem

A. en uppsättning skyddsfilmanordning

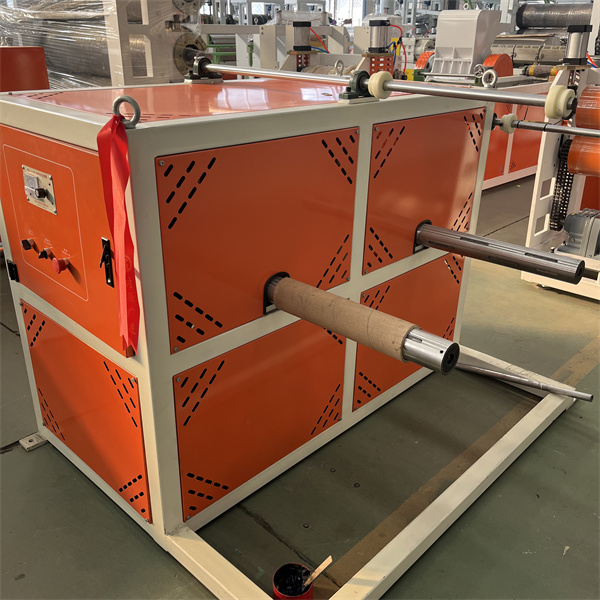

PS Seedling Tay Sheet Extrusion Machine - lindningsmaskin

1.1 bocknings- och utjämningsvals

2. Wiling metod: diameter 76 papperscylinder gas stigande axel

3. Insamlingsarbetsplats: dubbel arbetsplats
