PVC elektrostatisk kort extrudermaskin

Vad inkluderar PVC -elektrostatisk brädesextrudermaskin?

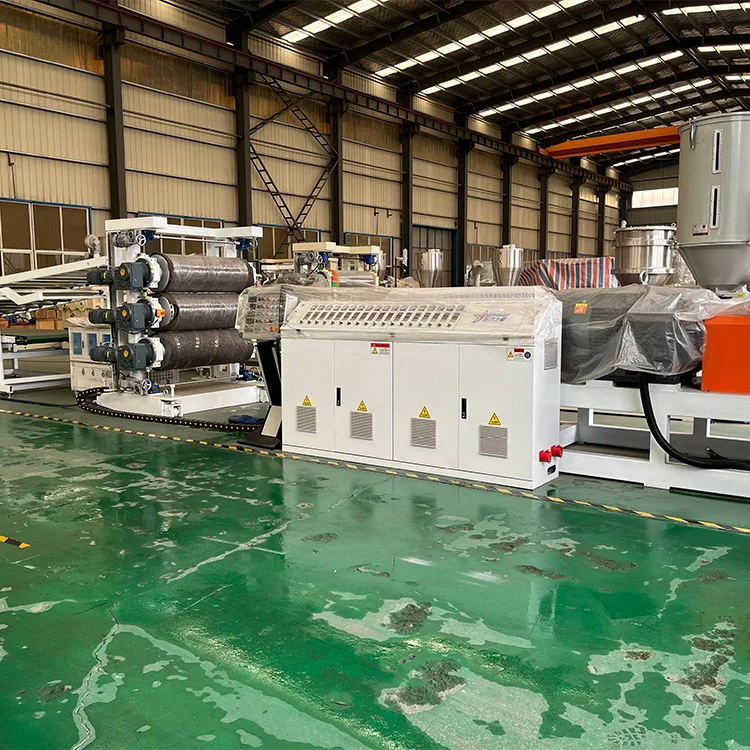

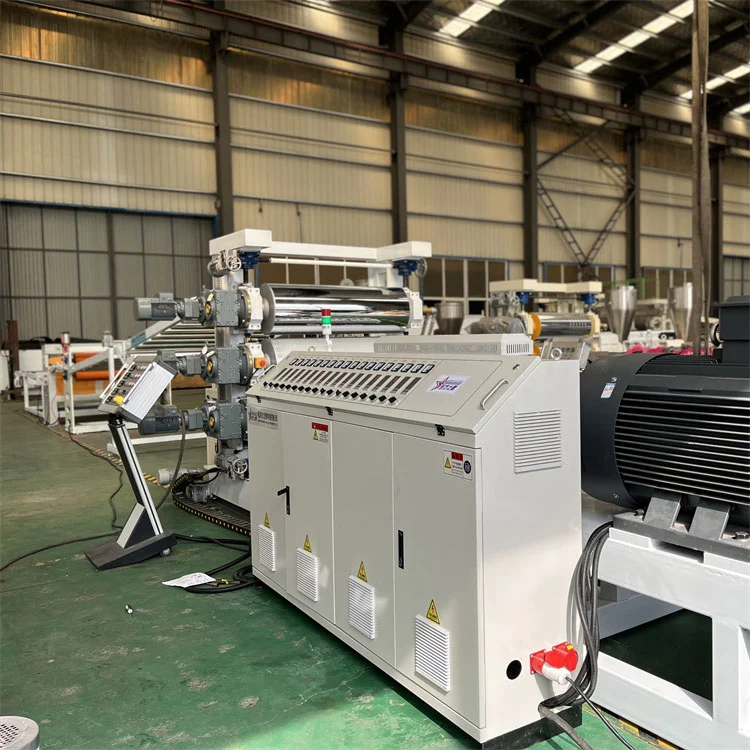

PVC Electrostatic Board Extruder inkluderar en enda skruvextruder, en plattextrudermaskin, en tre-rullkalender, en kylfäste, en skärmmaskin, en skärmaskin och en transportplattform. Extrudern används huvudsakligen för att smälta plastpartiklar, och formen används för preliminär gjutning. Tre-roll-kalendern används för ytterligare formning och härdning. Avdragsmaskinen används för att dra skärsågen och klippa motsvarande längd enligt kundens behov. Om du verkligen behöver PVC ElectroStatic Board Extruder Machine, vänligen kontakta Qingdao East Star Plastic Machinery Co., Ltd

PVC elektrostatisk kort extrudermaskin

PVC elektrostatisk kort extruder maskin- SJ 120 × 3 0/1 enkelskruvextruder

Skruvdiameter: 1 2 0mm (Zhoushan, Zhejiang)

Skruvlängd till diameterförhållande: 3 0∶ 1

Skruvstruktur: Ny högmjukande skruv, lämplig för pulver och granulära material.

Cylindriskt skruvmaterial: 38C RMOAIA Nitriding -behandling

Nitridskiktdjup: 0,4-0,7 mm

Skruvhårdhet: HV> 740

Cylinderhårdhet: HV> 940

Skruvhastighet: 1 5-7 0 rpm

Motorkraft: 1 10 kW (Shandong Brand Motor)

Uppvärmning av avsnitt 6 x 6 kW (aluminiumgjutning + rostfritt stål huva)

Cylindrisk kylning 6 zoner x 180w

Extrusion Utgång: 300-4 0 0 kg/h

Reduction Gear Reddish Face Reducer Y-3 15 Reducer (producerad i Changzhou, Jiangsu-provinsen)

Installationsformbältet Drive eller Axel Joint Direct -anslutning

Växelmaterial 20crmnti förgasade och släckta

Kylmetoden är att kyla tänderna genom vatten i kondensorn

Torkare E-200 kg typ

Huvudsakliga elektriska styrsystem:

Kontaktor Schneider eller Siemens eller ABB Contactor

Temperaturkontrollmätare Omron Intelligent temperaturkontrollmätare

Frekvensomvandlare eller Weichuang -frekvensomvandlare

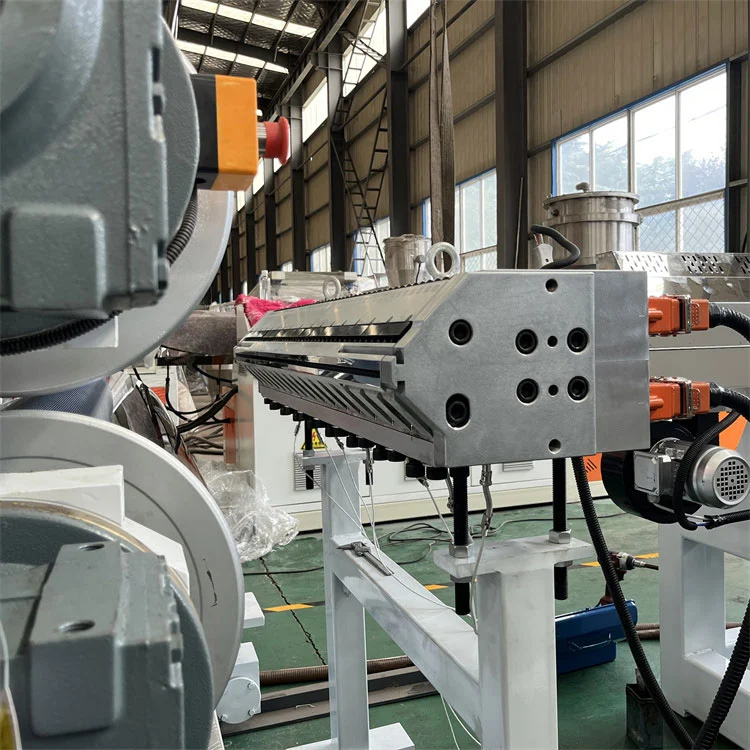

PVC elektrostatisk kort extrudermaskin -BF -1150 Klädhängare plattform: en uppsättning

Mögelmaterial:Högkvalitativ mögelstål smidning och härdning, hård kromplätering, poleringsbehandling

Platthuvudet med en klädhängare är 1-6 mm tjock och 1 0 00 mm bred

Formens effektiv bredd är 1 15 0mm per uppsättning

Värmkraften är 1 5kW och den interna uppvärmningsmetoden används

Temperaturkontrollzon Avsnitt 5

Huvudflödeskanalen är i form av klädhängtyp gradvis flödeskanal, och huvudet är tillverkat av högkvalitativ legeringsstål 5crnimo, polerad efter kromplätering; Upper Die Lip Push-mikrojustering.

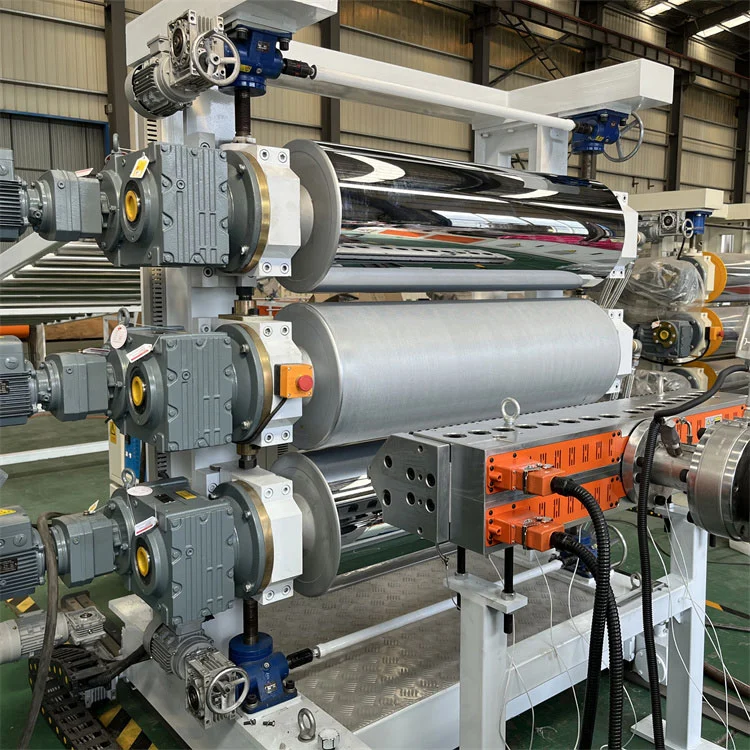

PVC Electrostatic Board Extruder Machine-Vertical Three-Roll Calendering Machine: One

A. Strukturen för kalendermaskinen:Vertikala tre rullar (med rullsäkerhetsskyddsanordning)

b. Antal rullar; tre (producerade i Qingdao)

C. Trumdiameter:40 0mm

d. Rulllängd:12 0 0mm

e. Väggtjockleken på rullen:≥2 1 mm

F. Rollmaterial:45# Stål används, och härdningsbehandling genomförs, och hårdheten kan nå RC60-65

G. Rollerytebehandling:spegelbehandling

H. Drumstruktur:Multi-Layer Composite Rapid Exchange System antas för att säkerställa enhetens enhetliga och konstant temperatur.

I. Konstant temperaturmedium på rullen:mjukat vatten

j. Tre-roll Control System:Frekvensomvandlingskontroll antas för att realisera synkron och oberoende hastighetskontroll.

K. Transmission System:1,5 kwx3 = 4,5 kW. Se till en smidig drift av de tre rullarna.

PVC elektrostatisk kort extruder maskin-rostfritt stål kylfäste: 1 uppsättning

A. Kylställets längd:6 meter.

B. Roller:Allt gjord av rostfritt stål.

c. Rollavstånd inom de två första meter:400 mm.

D. Konsolen är utrustad med en banbrytande enhet:1 uppsättning, och skärkniven är gjord av högkvalitativ legeringskniv

e. Lager:Justerbar lager

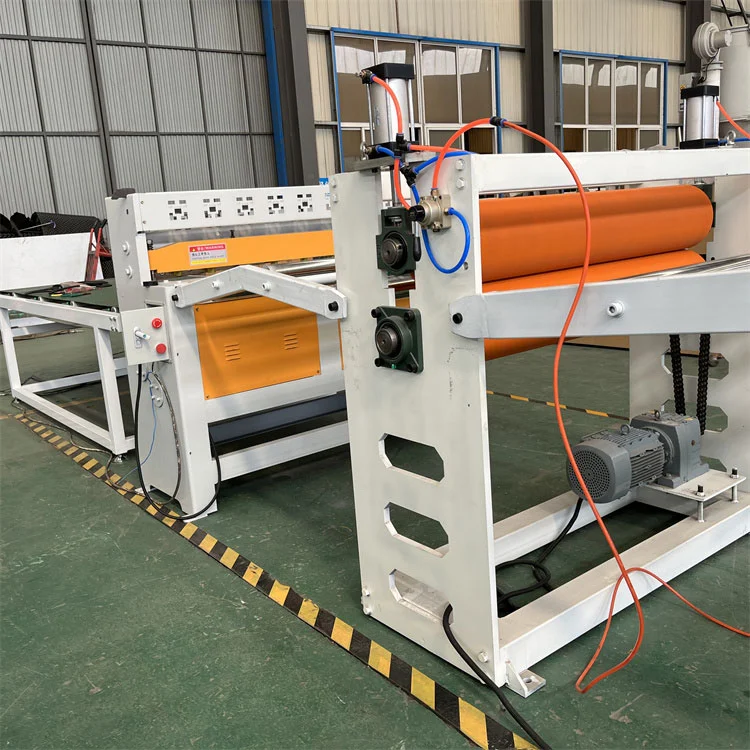

PVC elektrostatisk kort extruder maskingummi rulltraktionsmaskin: 1 enhet

A. Traction gummirullar: 2

b. Dragrulle diameter:220 mm

c. Dragrullslängd:12 00mm

D. Traction gummi rullyta:korrosionsbeständig. temperaturbeständig. Slitresistent gummi och polering.

e. Överföringssystem:Växelreducerande överföring antas

F. Traction Control:Oövervinnlig eller Weichuang -frekvensomvandlare

G. Speed ​​Control:Utrustat med tre rullkalender och dragkraftskyltjusteringssystem kan dragmaskinen vara oberoende hastighetsjusterad

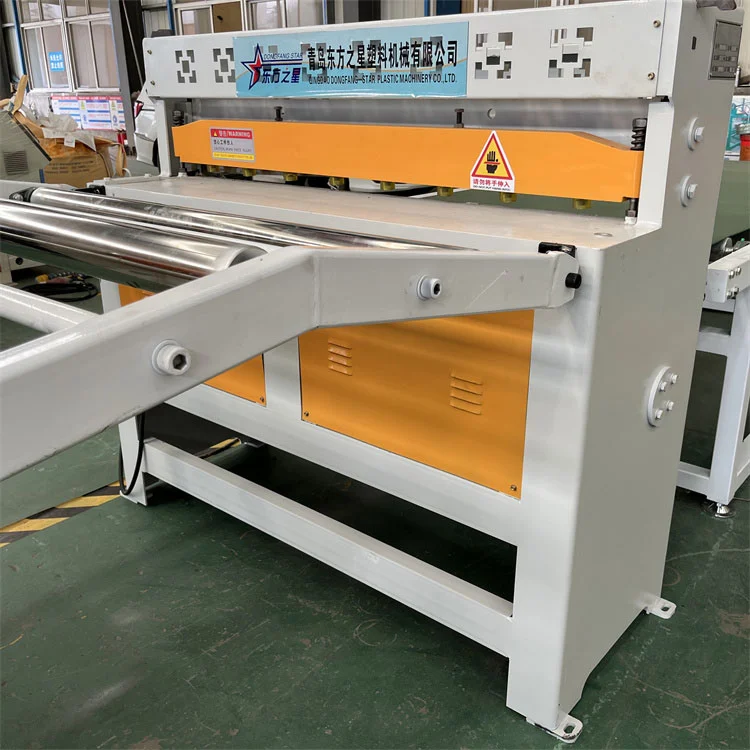

PVC elektrostatisk kort extruder maskinskärningsmaskin

Skärbredd:1000 mm

b. Motorkraft:2,2 kW

c. Skärningskontroll:elektrisk

d. Mätningsmetod:Koreansk ottonix kodare

e. Skärningslängd:justerbar

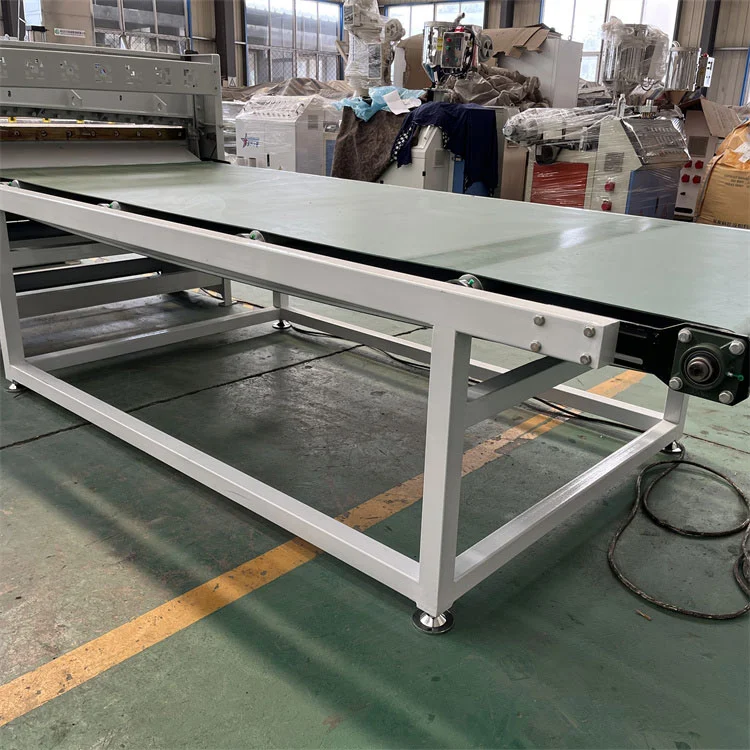

f. Mottagningsmetod:Bältesöverföring, manuell hjälp

J. Bältesöverföringslängd:3 meter

H. Transport av motorkraft:0,75 kW
